产品系列
产品描述

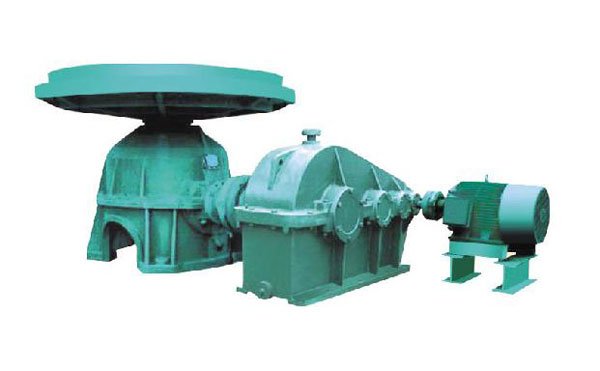

BR封闭座式给料机
圆盘给料机型号意义示例说明:
KR10型
K----给料套筒为敞开式(给料套筒为封闭式改注B)
R----座式
10----圆盘直径(dm)
座式圆盘给料机有敞开式和封闭式传动两种,BR型封闭座式圆盘给料机、KR型敞开座式圆盘给料机。全系列共有9个规格。适用于中、细粒度物料的给料,主要用于选煤、选矿、建材、电力等行业生产流程中,该系列圆盘给料机由电动机通过不同速比的圆柱齿轮减速器拖动不同规格直径的圆盘主体。
BR型与KR型给料机适用于中、细粒度物料的给料,主要用于选煤、选矿、建材、电力等行业生产流程中。
BR型与KR型系列给料机由电动机通过不同速比的圆柱齿轮减速器拖动不同规格直径的圆盘主体。
BR型与KR型由悬吊在盘套侧面的电动机,经过三角皮带、蜗轮减速机立轴带动圆盘旋转。
圆盘给料机的选用注意事项
BR型敞开式座式圆盘给料机的盘面有锰钢、辉绿岩铸石、钢板料盘3种衬板,
KR型敞开式座式圆盘给料机的盘面无衬板。正常状态下,BR型座式圆盘给料机按钢板料盘供货;
传动布置形式按减速器与圆盘主体相对位置不同来区分,KR型全部为右传动,BR型有左、右两种传动形式,选用时应指明;
圆盘直径2000mm以上的BR型座式圆盘给料机的拖动电动机有Y系列电动机和JZTY系列电磁调速电动机2种。KR型座式圆盘给料机仅用Y系列异步电动机。正常状态均按Y系列电动机供货;
座式圆盘给料机的技术参数表
型号 | 圆盘直径 /mm | **给料 粒度/mm | 电动机选型 | 圆盘转速 (r/min) | 给料能力 (m³/h) | 长×宽×高 /mm×mm×mm | 重量/kg 不含电动机 | |
型号 | 功率/kw | |||||||
KR10 | 1000 | 40 | Y112M-6 | 2.2 | 7.5 | 14 | 1752×1000×650 | 740 |
KR15 | 1500 | 55 | Y132M2-6 | 5.5 | 7.5 | 25 | 2354.5×1500×720 | 1280 |
KR17 | 1700 | 60 | Y132M2-6 | 5.5 | 7.5 | 50 | 2354.5×1700×720 | 1320 |
KR20 | 2000 | 80 | Y160L-6 | 11 | 7.5 | 100 | 2794.5×2000×810 | 1754 |
BR10 | 1000 | 50 | Y132S-6 | 3 | 6.3 | 13 | 2168×1124×925 | 1223 |
BR15 | 1500 | 50 | Y160M-6 | 7.5 | 6.3 | 50 | 2865.5×1720×1140 | 2705 |
BR20 | 2000 | 50 | Y160L-6 | 11 | 4.8 | 80 | 3547×1965×1152 | 5026 |
JZTyY61-4 | 15 | 1.7~4.8 | 19~80 | 3863×2024×1152 | 5234 | |||
BR25 | 2500 | 50 | Y200L1-6 | 18.5 | 4.8 | 120 | 3915×2505×1152 | 7333 |
JZTyY71-4 | 22 | 1.7-4.8 | 30~120 | 4210×2512×1152 | 7747 | |||
BR30 | 3000 | 50 | Y200L2-6 | 22 | 3.1 | 180 | 4575.5×2950×1420 | 13350 |
JZTyY72-4 | 30 | 1.3~3.1 | 75~180 | 5052.5×2950×1420 | 13835 | |||
给料能力是按敞开方式、物料松散密度为1.6t/m3、安息角为45度计算的。 |
KR敞开座式圆盘给料机的外形图及安装尺寸
型号 | A | B | C | D | E | G | H | I | J | M | N | P | Q | R | S | T | U | V | W |
KR10 | 1000 | 650 | 420 | 1430 | 25 | 836 | 540 | 583 | 822.5 | 420 | 880 | 133 | 560 | 265 | 735 | 450 | 340 | 363 | 203 |
KR15 | 1500 | 720 | 440 | 1750 | 107.5 | 1036 | 680 | 673 | 846 | 550 | 1060 | 203 | 650 | 315 | 870 | 600 | 390 | 413 | 253 |
KR17 | 1700 | 720 | 440 | 1750 | 107.5 | 1036 | 680 | 673 | 846 | 550 | 1060 | 203 | 650 | 315 | 870 | 600 | 390 | 413 | 253 |
KR20 | 2000 | 810 | 440 | 1965 | 82.5 | 1146 | 1150 | 683 | 1070 | 920 | 920 | 200 | 660 | 315 | 1100 | 615 | 485 | 508 | 253 |
型号 | 电动机选型 | W | X | Y | Z | A1 | B1 | C1 | D1 | E1 | F1 | a | b | c | d |
BR10 | Y132S-6 | 110 | 4-M10 | 140 | 4-M10 | 500 | 216 | 250 | 241 | 287 | 904 | 597.5 | 345 | 345 | 597.5 |
BR15 | Y160M-6 | 120 | 4-M10 | 210 | 4-M14 | 750 | 254 | 280 | 324.5 | 342 | 1172 | 762 | 400 | 440 | 762 |
BR20 | Y160L-6 | 140 | 4-M10 | 254 | 4-M14 | 800 | 254 | 300 | 410 | 359.5 | 1492 | 800 | — | 800 | 1 |
JZTy61-4 | 419 | 4-M18 | 368 | 345 | |||||||||||
BR25 | Y200L1-6 | 140 | 4-M10 | 305 | 4-M18 | 950 | 318 | 288 | 436.5 | 398.5 | 1477 | 800 | — | 800 | 1 |
JZTy71-4 | 470 | 4-M22 | 457 | 397 | |||||||||||
BR30 | Y200L2-6 | 50 | 4-M12 | 305 | 4-M16 | 1250 | 356 | 320 | 527 | 396.5 | 1852 | 1167 | — | 1167 | 1 |
JZTy72-4 | 470 | 4-M20 | 510 | 398 |
